产品介绍

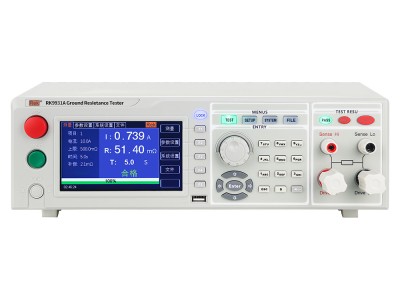

RK9931系列程控接地电阻测试仪均采用高速MCU和大规模数字电路设计的高性能的安规测试仪，输出电流采用硬件反馈、高速MCU控制技术，使输出电流稳定可靠。输出电流采用DDS+功放驱动输出，输出波形纯净失真小。能实时显示电流值和电阻值，并具有软体校准功能，配备PLC接口、RS232C、RS485、USB device、USB Host接口，可方便与计算机或PLC组成综合测试系统。能够快速、准确地对家用电器、仪器仪表、照明电器、电动电热器具、计算机、信息类整机进行安规综合测量。本仪器符合IEC60335-1、GB4706.1、UL60335-1家用和类似用途电器的安全第一部分：通用要求UL60950、GB4943、IEC60950信息技术设备UL60065、GB8898IEC60065音频、视频及相似电子机械安全的要求IEC61010-1、GB4793.1测量、控制和实验室用电气设备的安全要求第1 部分：通用要求。
应用领域
家用电器：电视机、电冰箱、空调、洗衣机、除湿机、电热毯、充电器等
仪器仪表：示波器、信号发生器、直流电源、开关电源等各类整机
照明电器：镇流器、道路灯、手提灯等各类灯具
电动电热器具：电钻、手枪钻、切割机、研磨机、电焊机等
性能特点
1、采用5寸液晶显示器显示，显示参数醒目、直观,采用DDS数字信号合成技术，产生精度稳定纯净、低失真的波形
2、恒流输出：输出电流稳定率范围在2%内，避免因输入电流电压不稳定及负载变化而使输出电流变化
3、具有开路报警功能。测试时间最大999.9S
4、采用四端法测量，消除接触电阻的影响
5、中英文双语操作界面，适应不同用户的需求 支持大容量存储，适应不同的测试应用要求
技术参数
型号 | RK9931A | RK9931B | RK9931C | ||
基本功能 | 屏幕尺寸 | 5 寸 TFT 液晶屏 | |||
数字键 | 参数设置数字输入 | ||||
编码开关 | 参数选择及确认功能 | ||||
上下左右 | 参数设定上下选择功能 | ||||
功能键 | |||||
LOCK 键盘 | 防止意外修改测试条件或禁止测试条件被修改 | ||||
锁定功能 | |||||
报警功能 | 声讯报警 | ||||
通讯接口 | RS232C、RS485、USB | ||||
USB 接口 | 拷贝、复制、存储功能 | ||||
控制接口 | HANDLER(PLC) | ||||
输出规格 | 电流 | 电流范围 | DC (3-40)A | DC (3-60)A | DC (3-100)A |
分辨率 | 10A 以上时：0.01A/step；10A 以下时：0.001A/step； | ||||
准确度 | ±（2%的设定值+0.02A) | ||||
电压 | 电压范围 | DC 8V Max 开路电压 | DC 12V Max 开路电压 | ||
电流表 | 电流表测量范围 | DC (3-40)A | DC (3-60)A | DC (3-100)A | |
分辨率 | 10A 以上时：0.01A/step；10A 以下时：0.001A/step； | ||||
准确度 | ±（2%的设定值+0.1A) | ||||
电阻表 | 电阻表测量范围 | 0-600mΩ，输出电流3-10A ；0-120mΩ，输出电流 10A-40A | 0-600mΩ ，输出电流3-15A ；0-300mΩ，输出电流 15A-30A ；0-100mΩ ,输出电流30A-50A，0-60mΩ ，输出电流50A-60A | 0-600mΩ ，输出电流3-15A ；0-300mΩ，输出电流 15A-30A ；0-100mΩ ,输出电流30A-50A，0-50mΩ ，输出电流50A-100A | |
分辨率 | 10A 以上时：0.01A/step；10A 以下时：0.001A/step； | ||||
准确度 | ≦ ±（2%的读数值+1mΩ) | ||||
计时器范围 | 0-999.9S，分辨率：0.1S/step，准确度：≦ ±50ms | ||||
补偿方式 | 手动或自动，最大 Offset：100mΩ Max，准确度：≦ ±（2%的读数值+1mΩ) | ||||
判定值设定电阻 | 0-600mΩ，分辨率：1mΩ，准确度：≦ ±（2%的读数值+1mΩ) 电流≤10A以下时，0~10mΩ无精度要求。 | ||||
上限范围 | |||||
测试时间范围设定 | 0-999.9S，0 表示连续 | ||||
工作温度、湿度 | 0℃-40℃，≦75%RH | ||||
电源 | 100V-121V，198V-242V，47.5-63Hz | ||||
外形体积(D×H×W) | 539.8x106x350mm | 539.8x256x350mm | |||
重量 | 13.5KG | 14.5KG | 31KG | ||
标配配件 | 接地测试夹、电源线、RS232串口连接线、USB转方口连接线、RS232转USB线、上位机（官网下载） | RK-12（120A）测试线、电源线、RS232串口连接线、USB转方口连接线、RS232转USB线、RK260003A测试线、RK400048测试线、上位机（官网下载） | |||
选配配件（整套） | RS485转USB连接线、RK00031、RK301接地点检盒、RK00070串口选件LAN网口 | ||||
